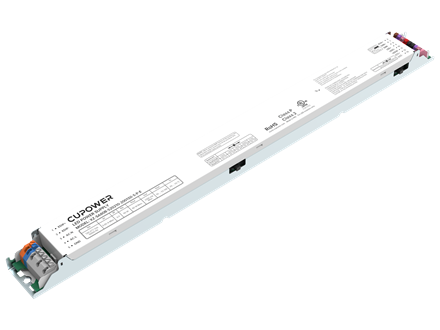

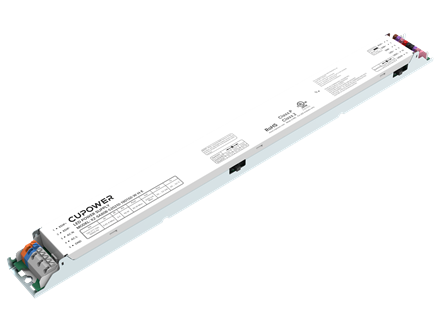

680050 XZ-SA80B-YYYXXX-VVVWWW-H-T

< 返回

L14.09 x W1.18 x H0.83 in

WT: 0.28 kg

系列特点

内置 0-10 V 调光调色温 LED 驱动电源
输出电流 1400…2100 mA，可通过拨码开关调节
最大输出功率 80W
无频闪 LED 驱动
12 V 0.1 A 辅助电源
调光范围：2.5%…100%
二类电路输出
5 年质保

额定输入电压范围:	120...277 Vac
安全电压范围:	108...305 Vac
额定直流电压范围:	N/A
直流工作电压范围:	N/A
安全频率范围:	50/60 Hz
额定输入电流:	0.85 A @ 120 Vac
总谐波失真:	≤ 10%
浪涌电流峰值:	90 A
继电器数量 B10A:	N/A
继电器数量 C10A:	N/A
继电器数量 C10A:	N/A
继电器数量 B16A:	N/A
输出电流公差:	± 5%
最大输出电压:	60 Vdc
频闪系数:	≤ 5%
待机功耗:	N/A
输出频闪:	< 1 at full load @ rated input voltage
输出频闪效应:	< 0.4 at full load @ rated input voltage
调光方式:	0-10V
调光范围:	2.5%...100%
电流设定:	DIP
耐压测试:	I/p-O/p: 1.8 kVac, < 5 mA 60 sec, I/p-earth: 1.8 kVac, < 5 mA 60 sec I/p-DIM: 1.8 kVac, < 5 mA 60 sec, DIM-earth: 0.6 kVac, < 5 mA 60 sec O/p-earth: 0.6 kVac, < 5 mA 60 sec

Model Number (Full Model)	output Current	Input voltage	Output voltage	Efficiency @full load	电流误差	Power Factor
XZ-SA80B-YYYXXX-VVVWWW-H-T	1400...2100 mA	120...277 Vac	30...52 V	89%	± 5%	0.9

工作温度:	-20...+55℃
储存温度:	-25...+85℃
工作湿度:	10%...90%
存储湿度:	5%...95%
驱动器寿命:	at Tc 85℃: 50,000 hrs @ performance range (0.2% / 1,000 h failure rate)
最大Tc温度:	90℃
