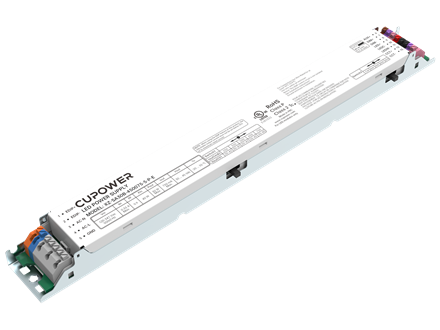

680043 XZ-SA30B-YYYWWW-H-T

< 返回

L10.94 x W1.18 x H0.83 in

WT: 0.185 kg

系列特点

内置 0-10V 调光调色温 LED 驱动电源
输出电流 500…700mA，可通过拨码开关调节
EDIP 接口可外接拨码开关
最大输出功率 30W
无频闪 LED 驱动
12V 0.1A 辅助电源
适用于 I 类防护等级灯具
本驱动支持 2 路 0-10V 功能
内置多重保护功能（过压保护、欠压保护、过温保护、短路保护）
调光范围：0.5%…100%
5 年质保

额定输入电压范围:	120...347 Vac
安全电压范围:	108...382 Vac
额定直流电压范围:	N/A
直流工作电压范围:	N/A
安全频率范围:	50/60 Hz
额定输入电流:	0.33 A @ 120 Vac
总谐波失真:	≤ 15%
浪涌电流峰值:	N/A
继电器数量 B10A:	N/A
继电器数量 C10A:	N/A
继电器数量 C10A:	N/A
继电器数量 B16A:	N/A
输出电流公差:	± 5%
最大输出电压:	60 Vdc
频闪系数:	≤ 5%
待机功耗:	N/A
输出频闪:	≤1 at full load @ rated input voltage
输出频闪效应:	≤0.4 at full load @ rated input voltage
调光方式:	0-10V
调光范围:	0.5%...100%
电流设定:	DIP
耐压测试:	I/p-O/p: 1.8 kVac, < 5 mA 60 sec, I/p-earth: 1.8 kVac, < 5 mA 60 sec I/p-DIM: 1.8 kVac, < 5 mA 60 sec, DIM-earth: 0.6 kVac, < 5 mA 60 sec O/p-earth: 0.6 kVac, < 5 mA 60 sec

Model Number (Full Model)	output Current	Input voltage	Output voltage	Efficiency @full load	电流误差	Power Factor
XZ-SA30B-YYYWWW-H-T	500...700 mA	120...347 Vac	30...45 V	87%	± 5%	0.9

工作温度:	-20...+55℃
储存温度:	-25...+85℃
工作湿度:	10%...90%
存储湿度:	5%...95%
驱动器寿命:	at Tc 80℃: 50,000 hrs @ performance range (0.2% / 1,000 h failure rate)
最大Tc温度:	85℃

每箱数量:	56 pcs
外箱尺寸:	352 x 277 x 185 mm
整箱重量:	11.5 kg
