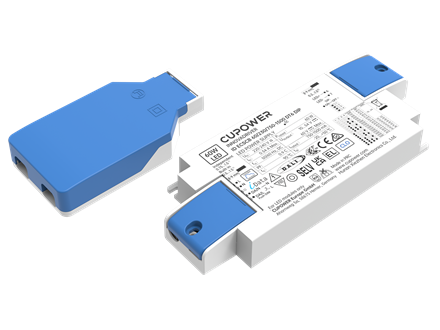

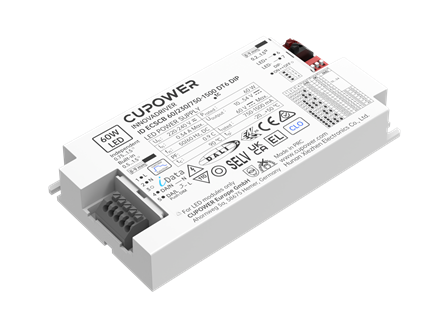

168934 ID ECSCB 60/230/750-1500 DT6 DIP

< 返回

L135 x W70 x H21 mm

WT: 0.292 kg

系列特点

隔离式可调功率 LED 驱动器
支持 DALI-2 协议
拨码开关调节输出电流
支持 i-Data 功能（符合 DALI 标准第 251、252、253 部分）
输出电流：750…1500 mA
最大输出功率：60 W
直流应急功能
无频闪
适用于 IEC 防护等级 I 类、II 类灯具
防微光 / 防暗亮

额定输入电压范围:	220...240 Vac
安全电压范围:	198...264 Vac
额定直流电压范围:	198...240 Vdc
直流工作电压范围:	176...276 Vdc
安全频率范围:	0/50/60 Hz
额定输入电流:	0.34 A @ 230 Vac
总谐波失真:	≤ 10%
浪涌电流峰值:	8.04 A, 50 μs
继电器数量 B10A:	27
继电器数量 C10A:	27
继电器数量 B16A:	44
继电器数量 C16A:	44
输出电流公差:	± 5%
最大输出电压:	60 Vdc
频闪系数:	≤ 5%
待机功耗:	< 0.3 W
输出频闪:	≤ 1 at full load @ rated input voltage
输出频闪效应:	≤ 0.4 at full load @ rated input voltage
调光方式:	DALI-2
调光范围:	1％...100％
电流设定:	DIP
耐压测试:	I/P-O/P: 3 kVac,＜5 mA 60 sec,I/P-DA: 1.5 kVac,＜5 mA 60 sec；O/P-DA: 1.5 kVac,＜5 mA 60 sec

Model number

(Full Model)

输出电流

Input

voltage

Output

voltage

Efficiency

@full load

电流误差

Power factor

ID ECSCB 60/230/750-1500 DT6 DIP

750...1500 mA

220...240 Vac

220...240 Vdc

10...54 V

90%

± 5%

0.9

工作温度:	-20…+50°C
储存温度:	-25…+85°C
工作湿度:	10%…90%
存储湿度:	5%...95%
驱动器寿命:	at Tc 80°C: 50,000 hrs @230 Vac
最大Tc温度:	90°C

每箱数量:	24 pcs
外箱尺寸:	280 x 220 x 114 mm
整箱重量:	7.6 kg
