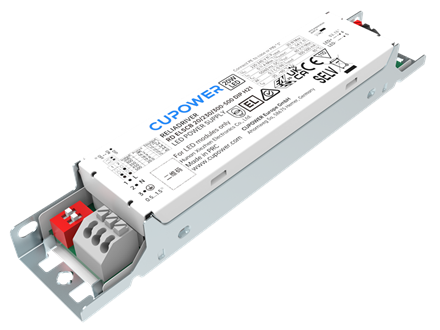

680054 RD ELSCB 20/230/300-500 DIP H21

< 返回

L157 x W30 x H21 mm

WT: 0.09 kg

系列特点

内置隔离式可调功率 LED 驱动器
支持通过拨码开关（DIP）调节电流
无频闪 LED 驱动器
输出电流：300 毫安、350 毫安、450 毫安、500 毫安
最大输出功率 20 瓦
标称使用寿命长达 50,000 小时
支持色温调节功能
适用于 Ⅰ 类防护等级灯具
直流应急供电
5 年质保期

额定输入电压范围:	220...240 Vac
安全电压范围:	198...264 Vac
额定直流电压范围:	220...240 Vdc
直流工作电压范围:	198…280 Vdc
安全频率范围:	N/A
额定输入电流:	0.11 A @ 230 Vac & 0.11 A @ 230 Vdc
总谐波失真:	< 10%
浪涌电流峰值:	15.7 A, 104 µs
继电器数量 B10A:	66
继电器数量 C10A:	80
继电器数量 B16A:	106
继电器数量 C16A:	128
输出电流公差:	±5% at rated input voltage range
最大输出电压:	≤ 60 Vdc
频闪系数:	5% (ripple = peak/average total 100 Hz)
待机功耗:	N/A
输出频闪:	≤ 1 at full load @ rated input voltage
输出频闪效应:	≤ 0.4 at full load @ rated input voltage
调光方式:	N/A
调光范围:	N/A
电流设定:	DIP switch
耐压测试:	l/p-O/p: 3 kVac, < 5 mA 60 sec, l/p-FG: 1.5 kVac, < 5 mA 60 sec, O/p-FG: 1.5 kVac, < 5 mA 60 sec

型号

输出电流

输入电压

输出电压

效率

电流误差

功率因数

RD ELSCB 20/230/300-500 DIP H21

300...500 mA

220...240 Vac

220...240 Vdc

15...54 V

87%

± 5%

> 0.95
