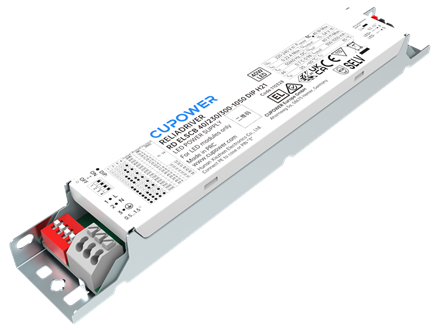

680057 RD ELSCB 40/230/300-1050 DIP H21

< 返回

L193.0 x W30.0 x H21.0 mm

WT: 0.135 kg

系列特点

内置隔离式可调功率 LED 驱动器
支持通过拨码开关（DIP）调节电流
无频闪 LED 驱动器
输出电流：300 毫安、350 毫安、400 毫安、450 毫安、500 毫安、550 毫安、600 毫安、650 毫安、700 毫安、750 毫安、800 毫安、850 毫安、900 毫安、950 毫安、1000 毫安、1050 毫安
最大输出功率 40 瓦
标称使用寿命长达 50,000 小时
适用于 Ⅰ 类防护等级灯具
直流应急供电
5 年质保期

额定输入电压范围:	220...240 Vac
安全电压范围:	198...264 Vac
额定直流电压范围:	220...240 Vdc
直流工作电压范围:	198…280 Vdc
安全频率范围:	N/A
额定输入电流:	0.22 A @ 230 Vac & 0.22 A @ 230 Vdc
总谐波失真:	< 10%
浪涌电流峰值:	26.8 A, 120 µs
继电器数量 B10A:	33
继电器数量 C10A:	40
继电器数量 B16A:	53
继电器数量 C16A:	64
输出电流公差:	±5% at rated input voltage range
最大输出电压:	≤ 60 Vdc
频闪系数:	5% (ripple = peak/average total 100 Hz)
待机功耗:	N/A
输出频闪:	≤ 1 at full load @ rated input voltage
输出频闪效应:	≤ 0.4 at full load @ rated input voltage
调光方式:	N/A
调光范围:	N/A
电流设定:	DIP switch
耐压测试:	l/p-O/p: 3 kVac, < 5 mA 60 sec, l/p-FG: 1.5 kVac, < 5 mA 60 sec, O/p-FG: 1.5 kVac, < 5 mA 60 sec

型号

输出电流

输入电压

输出电压

效率

电流误差

功率因数

RD ELSCB 40/230/300-1050 DIP H21

300...1050 mA

220...240 Vac

220...240 Vdc

15...54 V

91%

± 5%

> 0.95

工作温度:	-20… +60℃
储存温度:	-40… +80℃
工作湿度:	10%…90%
储存湿度:	5%…95%
寿命:	at Tc 85°C: 30,000 hrs; at Tc 75°C: 50,000 hrs @ 230Vac
最高Tc温度:	85°C

每箱数量:	60 pcs
外箱尺寸:	317 x 203 x160 mm
整箱重量:	8.8 kg
