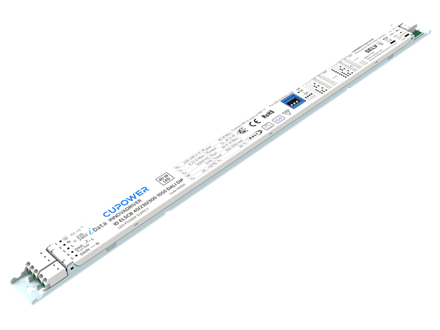

110380 ID ELSCB 40/230/300-1050 DALI DIP

< 返回

L360 x W20 x H11 mm

WT: 0.140 kg

系列特点

隔离式可调功率 LED 驱动电源
支持 DALI-2 协议、旋钮调光控制
支持智能数据功能（符合 DALI 标准第 251、252、253 部分）
输出电流可通过拨码开关调节，范围 300 … 1050 mA
最大输出功率 40 W
无频闪设计，调光范围 1 … 100 %（幅度调光模式）
输出电流默认值 100 %
直流应急供电
适用于 I 类防护等级灯具
具备恒定流明输出功能（CLO）
防眩光

额定输入电压范围:	220 ... 240 VAC
安全电压范围:	198 ... 264 VAC
额定直流电压范围:	220 ... 240 VDC
直流工作电压范围:	176 ... 276 VDC
安全频率范围:	0/50/60 Hz
额定输入电流:	0.22 A @ 230 VAC & 0.22 A @ 230 VDC
总谐波失真:	< 10 %
浪涌电流峰值:	32 A, 108 µs
继电器数量 B10A:	19
继电器数量 C10A:	32
继电器数量 B16A:	31
继电器数量 C16A:	51
输出电流公差:	± 5 %
最大输出电压:	50 VDC
频闪系数:	≤ 5 %
待机功耗:	< 0.30 W
输出频闪:	≤ 1
输出频闪效应:	≤ 0.4
调光方式:	DALI-2, push dimming
调光范围:	1 ... 100 %
电流设定:	DIP
耐压测试:	I/p-O/p: 3 kVac, < 5 mA 60 sec, I/p-DA: 1.5 kVac, < 5 mA 60 sec, O/p-DA: 1.5 kVac, < 5 mA 60 sec

型号

输出电流

输入电压

输出电压

效率

电流误差

功率因数

ID ELSCB 40/230/300-1050 DALI DIP

300 ... 1050 mA

220…240 VAC

220…240 VDC

12 ... 45 V

90 %

± 5 %

0.9

工作温度:	-20 ... +50 ℃
储存温度:	-25 ... +85 ℃
工作湿度:	10 ... 90 %
存储湿度:	5 ... 95 %
驱动器寿命:	at Tc 80℃: 50,000 h @ 230 VAC (0.2 % / 1,000 h failure rate)
最大Tc温度:	80℃

每箱数量:	70 pcs
外箱尺寸:	381 x 215 x116 mm
整箱重量:	10.25 kg
