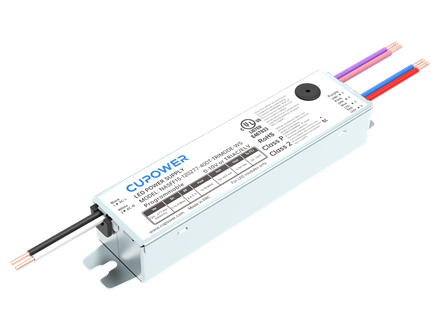

680002 NASFF15-120277-400T-TRIMODE-WS

< 返回

L4.63 x W1.05 x H0.72 in

WT: 0.11 kg

系列特点

内置隔离可调 LED 驱动电源
高功率密度、小型化电源结构设计
无频闪，符合 IEEE 1789-2015 频闪标准要求
兼容可控硅 (TRIAC)/ 低压电子调光 (ELV) 与 0–10V 多种调光方式
参数可编程
可控硅、ELV 调光仅适用于 120 伏交流电压工况
满足能源之星、DLC、加州 Title 24 能效法规

额定输入电压范围:	120…277 Vac; performance range
安全电压范围:	108...305 Vac; operational safety range
额定直流电压范围:	50/60 Hz
安全频率范围:	47...63 Hz
额定输入电流:	0.16 A @ 120 Vac
耐压测试:	I/p-O/p: 1.6 kVac, < 5 mA 60 sec, I/p-Earth: 1.6 kVac, < 5 mA 60 sec, O/p-Earth: 0.5 kVac, < 5 mA 60 sec
总谐波失真	≤ 15%
浪涌电流峰值:	N/A
继电器数量 B10A:	N/A
继电器数量 C10A:	N/A
继电器数量 B16A:	N/A
继电器数量 C16A:	N/A
输出电流范围:	50…400 mA (programmable)
默认输出电流:	400 mA
输出电压范围:	6…50 Vdc
噪声水平:	< 20 dB, at full load @ 100 cm distance
输出电流容差:	± 5% at rated input voltage performance range (200...400 mA) ± 12 mA at rated input voltage performance range (50...199 mA)
空载输出电压:	≤ 60 Vdc
纹波输出电流:	5% (ripple = peak/average total 100 Hz)
调光方式:	0/1-10 V (programmable), Triac/ELV
电流设定:	N/A
调光范围:	1%...100% (4...400 mA Triac/ELV) 0.1%...100% (0.4...400 mA 0/1-10 V)

型号

输出电流

输入电压

输出电压

效率

电流误差

功率因数

NASFF15-120277-400T-TRIMODE-WS

50…400 mA

120...277 Vac

6...50 V

84% (@ 277Vac)

83% (@ 120Vac)

± 5%

0.9

工作温度:	-20… +50℃
储存温度:	-25… +85℃
工作湿度:	10%…90%
储存湿度:	5%…95%
寿命:	at Tc 75℃: 50,000 hrs @ performance range (0.2% / 1,000 h failure rate)
最高Tc温度:	90℃

每箱数量:	56 pcs
外箱尺寸:	304 x 288 x 160 mm
整箱重量:	7.1 kg
